単純昇降LPシリーズ

ページ下にリンクします。

  • 2LP 地上2段タイプ
  • 3LP 地上3段タイプ

事業所に最適なモデル

特長

安全確保のための装置の例

パレット落下防止装置 停電時の停止装置 過負荷検知装置 上昇行過防止装置

パレット落下防止装置

駐車装置が停止中、万一チェーンが切れた場合に、パレットの落下を防ぐ装置が作動します。

停電時の停止装置

駐車装置が作動中、停電になった場合に、モーター内蔵のブレーキがかかり、パレットの落下を防ぐ装置です。

過負荷検地装置

パレットに制限以上の負荷がかかった場合に、装置を停止させ、モーターのヒートアップを防ぎます。

上昇行過防止装置

上方行き過ぎを防止する装置は2段階になっています。片方が万一故障しても、ダブルロックなので安心です。

ページの先頭へ

使い勝手にもこだわっています

下段はハイルーフ車も収容可

下段はハイルーフ車も収容可

下段には標準でハイルーフ車を駐車できます。

サビに強い溶融亜鉛メッキ加工

サビに強い溶融亜鉛メッキ加工

鋼材部分は腐食・サビを抑制する溶融亜鉛メッキ加工を施しています。メッキ部分の仕上がりはお客様からキレイだと評判です。

家庭用の電源でもご利用いただけます

家庭用の電源でもご利用いただけます

オプションで電源を単相200Vに変更可能です。ご家庭のエアコンなどで使われている電源で対応できます。

  • ※単相100Vをお使いの場合には、200Vの引き込みが必要です。

操作アームが邪魔をしません

操作アームが邪魔をしません

ヒモを引っ張って操作ボタンを下げる方式です。移動中に車を操作アームにぶつける心配がありません。

ページの先頭へ

施工期間のスケジュール調整をサポート

施工期間は最短1日から

施工期間のスケジュール調整をサポート

あらかじめ工場で製造し、現地では組み立てるだけです。建物の建築や外構工事など、敷地全体でのスケジュール調整は難しいところ。機械式駐車装置の設置作業をなるべくスピーディーにし、お客様のスケジュール調整をサポートします。

ご参考)
4基(列)8台収容の場合、1日で組みあがります。基礎不要で電気設備が整っていれば、その日からご利用いただけます。

基礎工事の省略で、工期短縮とコスト削減

オプションで基礎が不要なタイプに変更すれば、基礎工事が不要な分工期短縮とコスト削減が可能です。
※地面のアスファルトが平らな状況の場合のみ、ご検討いただけます。

ご参考)基礎の有無による設置方法と、施工条件の比較
  基礎があるタイプ 基礎がないタイプ
  基礎があるタイプ 基礎がないタイプ
設置方法 コンクリート基礎をうち、基礎と本体をアンカーでとめます。 地面の上に、直接本体を設置します。
可能な敷地条件 基本的には、敷地を選びません。 レベルのとれるアスファルト舗装の場合のみ。
地面に穴をあけないので、ビルの屋上設置にも適しています。
メリット ・段差ができないので、入出庫がスムースです。
・荷重が分散されるので、頑丈・安心感があります。
・工期短縮とコスト削減につながります。
デメリット ・基礎工事の分、施工期間が長くなります。 ・設置できる場所に制限があります。

ページの先頭へ

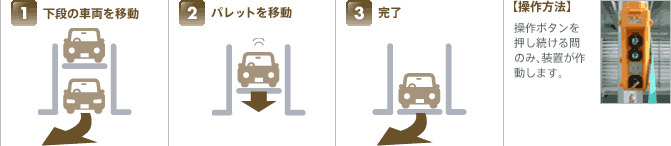

作動順序

図面ダウンロード

  • ※仕様は予告なく変更することがあります。
スクロールできます
製品名 収容車寸法
(mm)
収容車種 敷地必要寸法 地上段数 地下段数 図面ダウンロード
2LP-M L 5050
W 1850
H 2050
  • ヴォクシー
  • クラウン
  • プリウス
  • セレナ
  • オデッセイ
  • インサイト
5335×2925mm 2段

ダウンロード

PDF(82.3kB)PDFファイル

2LP-B L 5500
W 1900
H 2200
  • セルシオ
  • エルグランド
  • エリシオン
  • パジェロ
  • ベンツ
  • レクサス
5820×3100mm 2段

ダウンロード

PDF(80.7kB)PDFファイル

収容車種により、機械の寸法変更にできるかぎりお応えいたします。たとえば、軽自動車の場合には、上記寸法よりも狭い敷地でも可能です。詳しくは営業担当までご相談ください。
